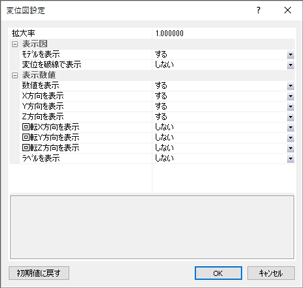

項 目 | 説 明 | 初期値 |
---|---|---|
拡大率 | 変位線の拡大率を設定します。 | 1.0 |
表示図 モデルを表示 |
モデルを表示する場合に「する」を選択します。 | する |
変位線を破線で表示 | 変位を破線、モデルを実線で表示する場合に「する」を選択します。 「しない」の場合は変位を実線、モデルを破線で表示します。 |
しない |
表示数値 数値を表示 |
変位値を表示する成分を設定します。 表示する場合に「する」を選択します。 |
する |
X方向を表示 | 変位値を表示する成分を設定します。 [数値を表示]が「する」の場合に有効です。 表示する場合に「する」を選択します。 |
する |
Y方向を表示 | する | |
Z方向を表示 | する | |
回転X方向を表示 | する | |
回転Y方向を表示 | する | |
回転Z方向を表示 | する | |
ラベルを表示 | [数値を表示]が「する」の場合に有効です。 ラベルを表示する場合に「する」を選択します。 |
しない |
